Summa F series
od 138 do 332 cm
Szerokość robocza
100 cm/s
Wydajność max.
do 27 mm
Grubość mat.

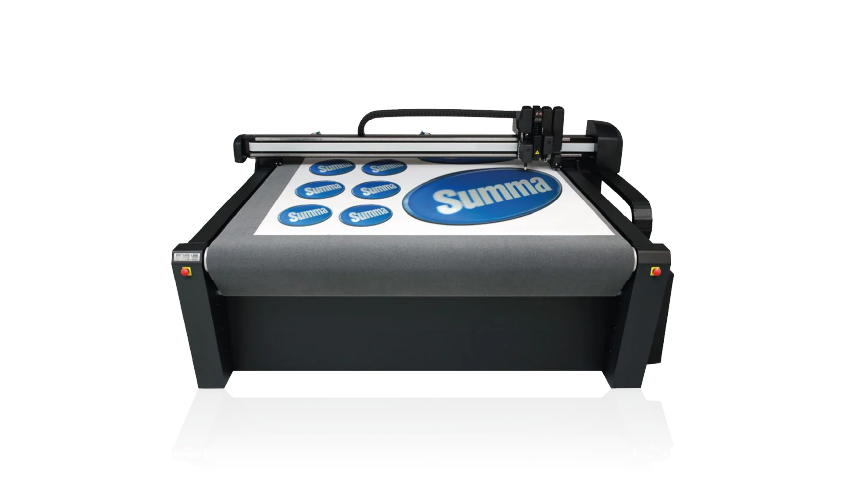

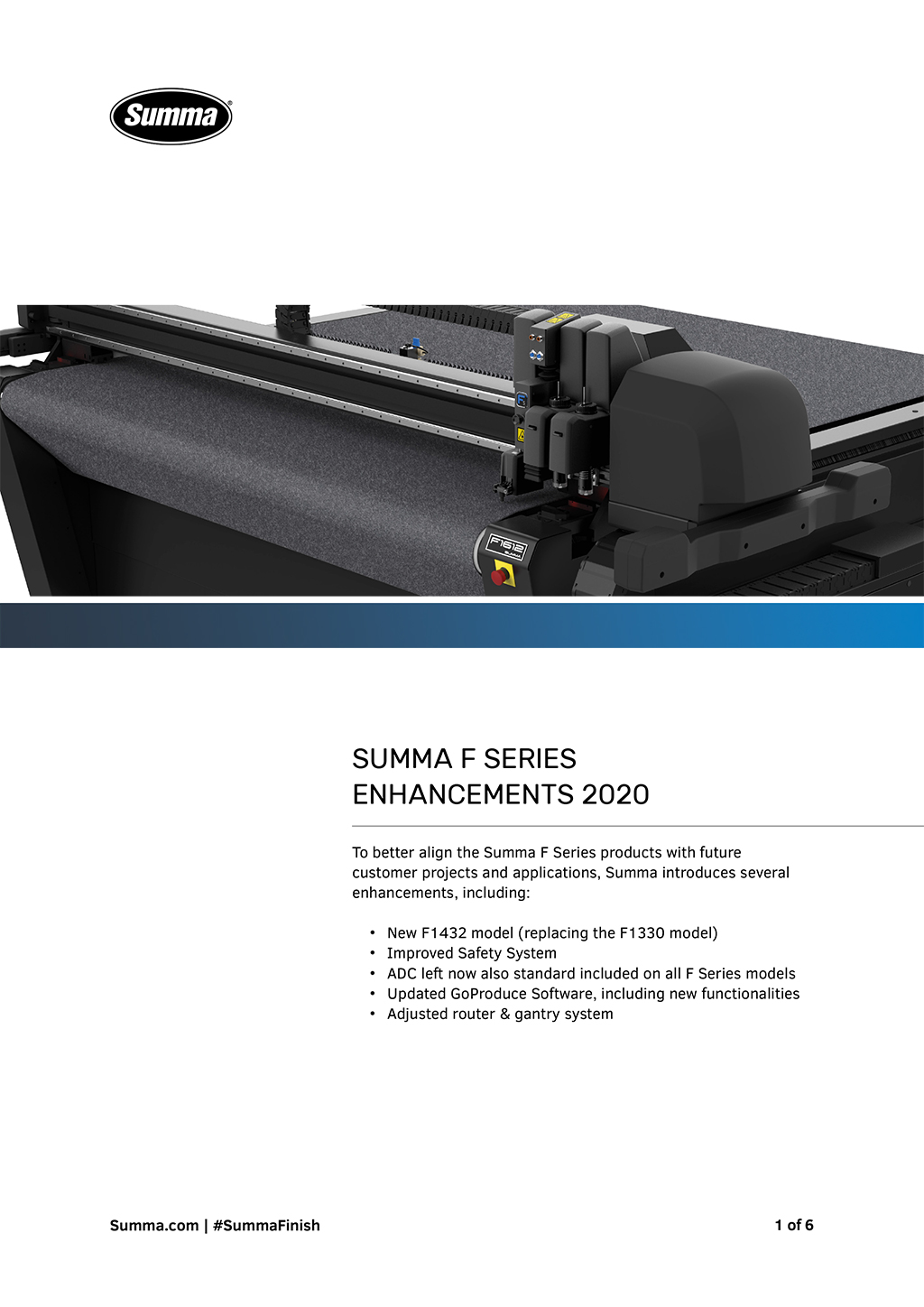

Stołowy ploter tnący Summa F Series

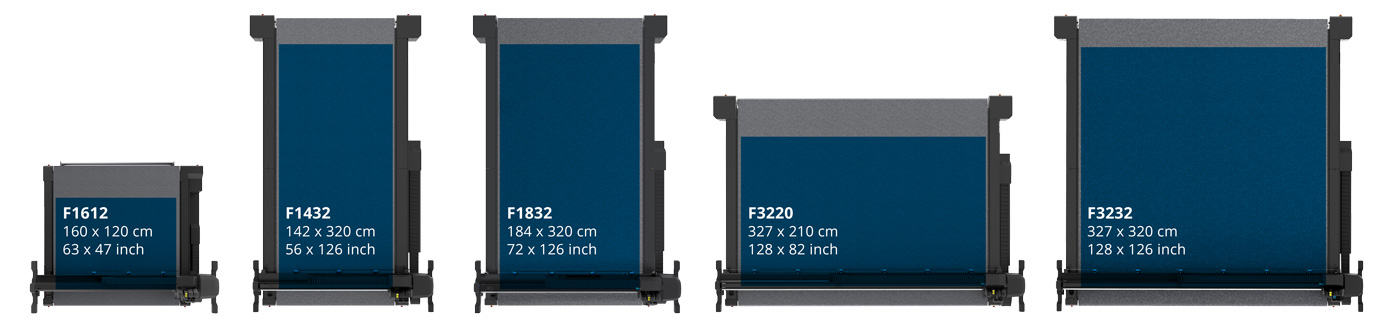

Summa F Series to zaawansowane plotery stołowe do cięcia i frezowania, przeznaczone dla branży poligraficznej, reklamowej i przemysłowej. Seria obejmuje modele: F1612, F1432, F1832, F3230 oraz F3232 – różniące się wielkością stołu roboczego.
Wielonarzędziowy system tnąco-frezujący
- Głowica obsługuje do 3 narzędzi jednocześnie – szybka wymiana bez potrzeby przezbrajania
- Automatyczne rozpoznawanie narzędzi i dostosowanie parametrów pracy
- Kamera OPOSCAM – odczyt znaczników i precyzyjne cięcie konturowe
- Laserowy wskaźnik do pozycjonowania i kalibracji mediów
Obsługa szerokiej gamy materiałów
- Cięcie z roli, arkuszy oraz płyt (np. PCV, karton, tektura falista)

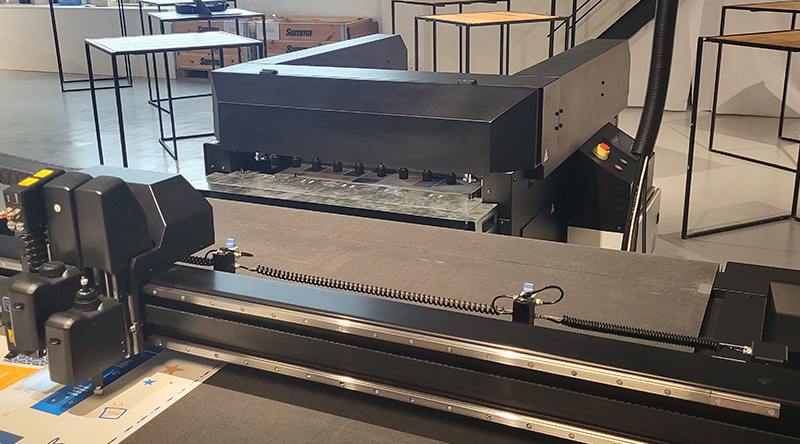

- System „conveyor” – obróbka materiału większego niż obszar stołu
- Pneumatyczne łapy do stabilizacji materiału w czasie pracy
- Precyzyjne prowadzenie mediów z roli dzięki kołnierzom prowadzącym
Narzędzia tnące i bigujące
- Nóż aktywny – nacisk do 12 kg, cięcie grubych materiałów (dokładność 0.05 mm)
- Nóż wleczony – do cięcia i znakowania, nacisk do 600 g
- Nóż oscylacyjny – idealny do pianki i tektury falistej

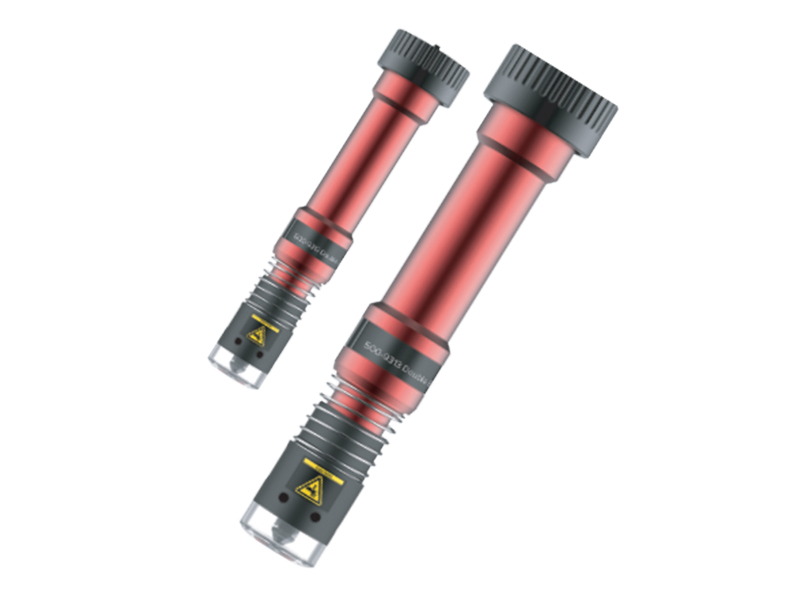

- Nóż odcinający z podwójnym ostrzem – do folii magnetycznych i tekstyliów

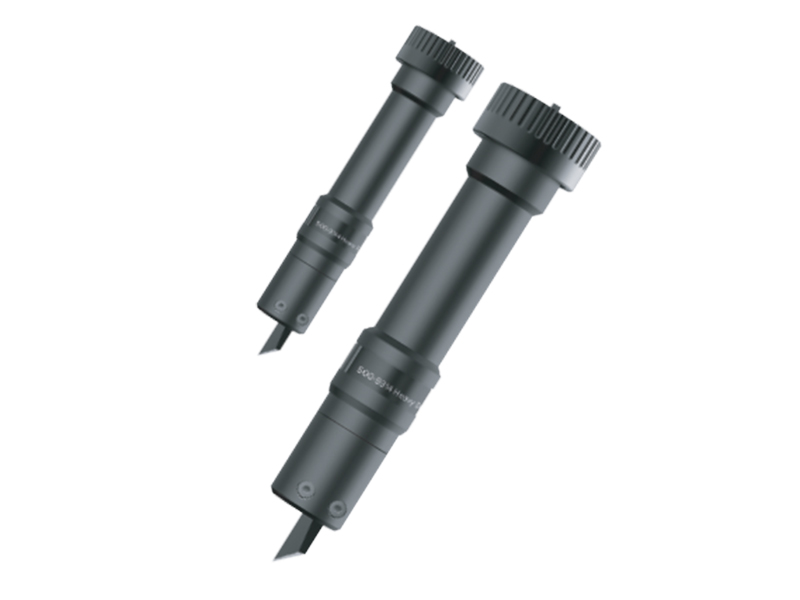

- Nóż heavy-duty – do grubych płyt, wykładzin i dywanów
- Zestaw narzędzi bigujących – do kartonu i opakowań
Wydajność i precyzja
- Akceleracja głowicy do 1G
- System podciśnieniowy z tłumikiem – stabilizacja materiału
- Automatyczne zawory dopasowujące się do szerokości materiału
- Nadmuch powietrza – ułatwia ładowanie i pozycjonowanie
Summa F Series to uniwersalne, modułowe rozwiązanie dla firm, które potrzebują elastyczności, mocy i precyzji w cięciu i frezowaniu różnorodnych materiałów. Skontaktuj się z nami i sprawdź, który model będzie najlepiej dopasowany do Twojej produkcji.
| Kolory | CMYK + LC, LM, LK, OR |
| Szerokość mediów | do 1625 mm |
| Prędkość | 67,6 m²/h |
| Rozdzielczość | max. 1200 dpi |
| Głowice | 2 głowice Epson AccuFine HD 3200 nozzle print heads |
| Konfiguracja dysz | 180 dysz x 8 linii / głowica |
| Obsługiwane formaty plików | PDF, EPS, TIFF, PS3, itd. w trybach CMYK i RGB |
| Oprogramowanie | VerteLith™ - Mutoh Genuine RIP software, Onyx 22,5 |
| Wymiary roli | średnica do 15 cm / gilza 2 lub 3 cale / ciężar 30kg (40 kg opcja) |
Cięcie nożem wleczonym i aktywnym
Jeśli chodzi o urządzenia tnące rolowe i stołowe, Summa oferuje dwie różne technologie cięcia: nóż wleczony Drag Knife i technologię noża aktywnego True Tangential knife.
Każda z nich oferuje unikalne zalety, zaspokajając potrzeby cięcia w różnych branżach.
Przyjrzyjmy się zaletom i wadom technologii noży wleczonych i aktywnych, aby pomóc w pełni zrozumieć ich zastosowania i przydatność.
Technologia noża wleczonego
Technologia noża wleczonego wykorzystuje ostrze, które jest przeciągane przez materiał w celu wykonania cięcia. To proste podejście zapewnia, że kierunek cięcia określa orientację noża.

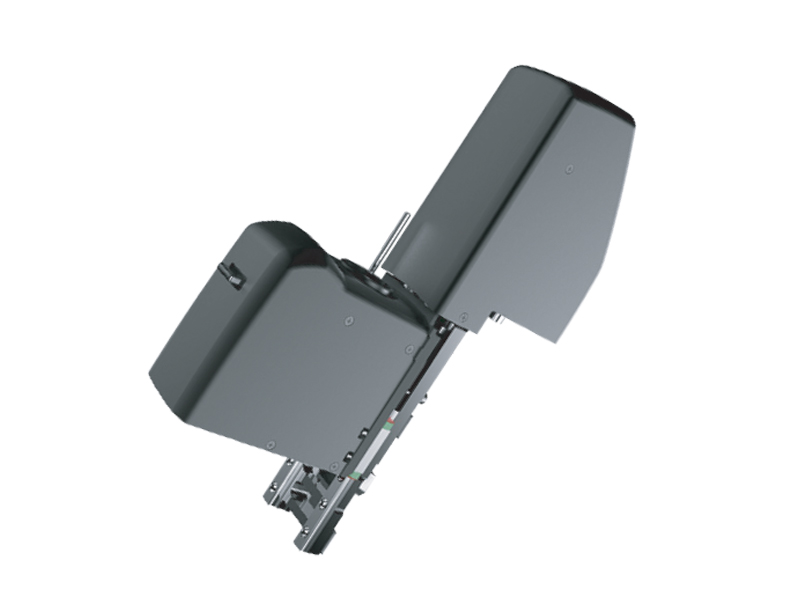

Technologia noża aktywnego
Technologia noża aktywnego wykorzystuje bardziej złożony mechanizm. Nóż jest aktywnie kontrolowany i obracany przez silnik w głowicy tnącej, umożliwiając ostrzu podnoszenie, obracanie i zmianę położenia w zależności od potrzeb podczas operacji cięcia. Ten szybki i precyzyjny mechanizm tnący jest całkowicie unikalny dla firmy Summa.
Różnice między technologią cięcia nożem wleczonym i aktywnym
- pozycjonowanie noża – w technologii wleczonej nóż utrzymuje stały kontakt z powierzchnią materiału przez cały proces cięcia. Technologia ta jest stosunkowo szybka, ale nie zawsze radzi sobie z ostrymi zakrętami, czy cięciem skomplikowanych kształtów. Technologia noża aktywnego umożliwia precyzyjne podnoszenie i obracanie ostrza, dzięki czemu można uzyskać precyzyjne cięcie skomplikowanych wzorów, choć potencjalnie może to odbywać się w nieco wolniejszym tempie, ze względu na dokładniejsze ruchy.
- głębokość cięcia – nacisk noża wywierany na materiał nie zawsze wpływa na głębokość cięcia. W przypadku technologii cięcia nożem wleczonym głębokość cięcia jest regulowana poprzez dostosowanie nacisku wywieranego na nóż. Ta metoda dobrze sprawdza się w przypadku cięcia cieńszych materiałów, natomiast gorzej radzi sobie w przypadku grubszych lub sztywniejszych podłożach. Technologia noża aktywnego natomiast wykorzystuje mechaniczny ogranicznik – element nosowy – do kontrolowania głębokości cięcia. Zapewnia to jednolite i dokładne cięcie w różnych materiałach, w tym grubszych i bardziej wymagających podłożach.
- zastosowanie – technologia noża wleczonego polecana jest do podstawowych kształtów i wzorów w materiałach takich jak folia i papier. Doskonale sprawdza się w prostych zadaniach cięcia. Technologia noża aktywnego radzi sobie zarówno z prostymi, jak i skomplikowanymi wzorami, a także grubymi i trudnymi materiałami. Jej precyzja sprawia, że jest niezbędna w zastosowaniach wymagających wysokiej jakości wykończenia i wycinania skomplikowanych detali.
- przyjazność dla użytkownika – nóż wleczony jest łatwy do zainstalowania i obsługi, z minimalnymi wymaganiami dotyczącymi konfiguracji. Użytkownicy muszą jedynie dostosować nacisk i przesunięcie noża, aby uzyskać optymalną wydajność. Kalibracja noża aktywnego jest nieco bardziej skomplikowana, ponieważ podczas kalibracji trzeba dostosować aż trzy parametry.
- wszechstronność – technologia noży wleczonych jest przeznaczona głównie do szybkiego cięcia prostych kształtów w folii i papierze, co ogranicza jej wszechstronność w porównaniu do cięcia nożem aktywnym. To rozwiązanie jest ekonomiczne i polecane w przypadku, gdy klient otrzymuje w większości nieskomplikowane, seryjne zlecenia na cięcie w materiałach elastycznych. Technologia noży aktywnych rozszerza zakres zastosowań plotera, umożliwiając realizację bardziej skomplikowanych cięć. Urządzenie może wycinać nie tylko proste kształty, ale również bardziej skomplikowane, a także sztywniejsze i grubsze materiały.

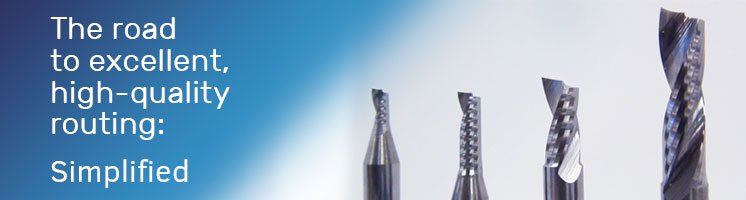

Jak wybrać narzędzie i sposób frezowania
Podjęcie decyzji dotyczącej narzędzi frezujących do plotera CNC wymaga dogłębnego zrozumienia zarówno charakterystyki pracy urządzenia, jak i specyfiki projektów, na których będzie pracować. Poprawnie dobrana gama narzędzi frezujących do plotera Summa F umożliwia precyzyjną i skuteczną obróbkę różnorodnych materiałów, zapewniając satysfakcjonujące rezultaty w procesie produkcji.
Przeczytaj poradnik na stronie Summa.com
Jak najefektywniej ciąć tapety z wykorzystaniem plotera suma F?
Przeczytaj poradnik na stronie Summa.com
Narzędzie do skośnego cięcia (bevel cut tool)
Summa rozszerza portfolio narzędzi do ploterów z serii F, dodając innowacyjną funkcję skośnego cięcia za pomocą Bevel Cut Tool. Nowe narzędzie Summa różni się od narzędzia do cięcia V-Cut 45° między innymi wytrzymalszym nożem, co zwiększa stabilność podczas cięcia np. twardych materiałów. Dzięki temu możliwe jest jeszcze dokładniejsze wycinanie krawędzi kształcie litery V. Nowe narzędzie wykorzystuje ostrze Burr-Free, zapewniając gładką i niezwykle precyzyjną krawędź ciętego materiału.
Przykłady zastosowania:
- filc dekoracyjny. Ze względu na swoją sztywność, filc wymaga noża gwarantującego stabilność i precyzję cięcia, gdzie najlepiej sprawdzi się nowe narzędzie do skośnego cięcia Summa.
- guma. Narzędzie do skośnego cięcia znakomicie spisuje się przy cięciu gumy. Dzięki temu, że nóż jest krótki, narzędzie samo dostosowuje się do różnych, miękkich i elastycznych materiałów gumowych.
- tektura twarda. Podczas tworzenia pudełek kartonowych, skośne cięcie doskonale sprawdza się w tworzeniu idealnych linii zgięć i bigowania.

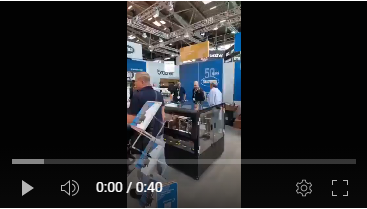

Zobacz film prezentujący możliwości nowego narzędzia

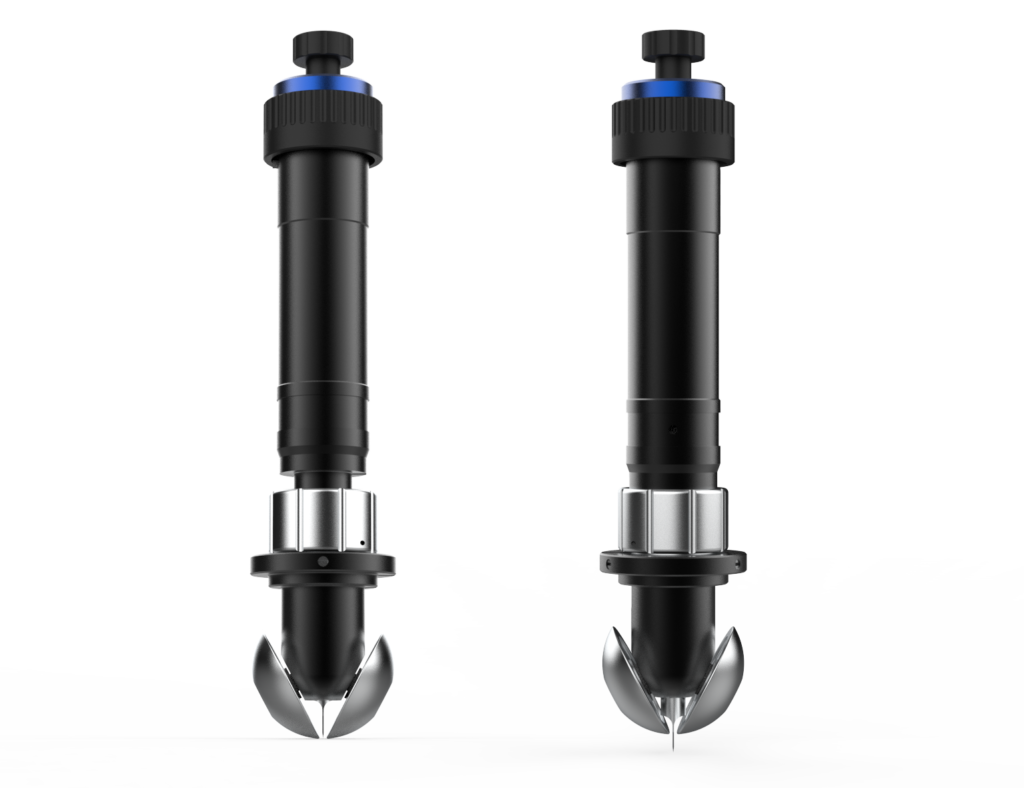

Nowe narzędzie do cięcia tektury falistej w stołowych ploterach tnących serii Summa F
Narzędzie Corrugated Tool zostało opracowane do cięcia tektury falistej. Kiedy nóż styka się z tekturą falistą, przecina materiał pod różnymi kątami, gdzie tworzą się naturalne tunele powietrzne w materiale. Rezultatem tego procesu jest szybkie stępienie się ostrza, zwiększające ryzyko rozdarcia ciętego materiału.
Nowe narzędzie do cięcia tektury ma unikalną konstrukcję, która eliminuje tunele powietrzne poprzez dociskanie materiału. Dzięki temu powierzchnia tektury staje się prawie jednolita i łatwiejsza do cięcia. To nie tylko zapobiega rozdarciom, ale także sprawia, że proces cięcia jest szybszy, płynniejszy i znacznie bardziej wydajny.
Dlaczego warto wybrać Corrugated Tool do cięcia tekstury falistej i produkcji opakowań:
- prędkość i wydajność: główną zaletą narzędzia jest jego ruch cięcia. W przeciwieństwie do ruchu w górę i w dół noża aktywnego, narzędzie faliste tnie po jednej, prostej linii — nawet 10 razy szybciej! Ta wydajność sprawia, że idealnie nadaje się do projektów o dużej objętości lub wymagających czasowo.
- trwałość i długowieczność: narzędzie faliste ma specjalnie powlekany nóż, który zwiększa jego trwałość i żywotność. Dzięki temu narzędziu można zaoszczędzić czas i pieniądze na wymianach i konserwacji ostrzy w dłuższej perspektywie czasu.
- zgodność narzędziowa: podczas gdy narzędzie Corrugated Tool jest specjalnie zaprojektowane do ciecia tektury falistej, nóż aktywny oferują większą wszechstronność. Nożem aktywnym można ciąć szerszy zakres materiałów, takich jak pianka, styropian i pianka papierowa. Jeżeli projekty w firmie wymagają cięcia wielu różnych typów materiałów, nóż aktywny może być lepszym rozwiązaniem.
- precyzja i wiele zastosowań: jeśli projekty obejmują skomplikowane szczegóły lub złożone wzory, narzędzie Corrugated Tool doskonale sprawdza się w precyzyjnym cięciu. Jego zdolność do obsługi zarówno prostych, jak i szczegółowych projektów opakowań z tektury falistej sprawia, że jest to doskonały wybór do specjalistycznych zastosowań.
Krótko mówiąc, jeśli głównym celem firmy jest cięcie tektury falistej — niezależnie od tego, czy chodzi o proste cięcia, czy skomplikowane wzory, a dodatkowo ceniona jest szybkość, precyzja i długotrwała wydajność, narzędzie Corrugated Tool jest najlepszym rozwiązaniem.
Tnij tekturę falistą jak nigdy dotąd!
Narzędzie jest wyposażone w dwa różne rodzaje kół dociskowych, aby dostosować się do różnych zastosowań:
- standardowe koła dociskowe: idealne do cięcia materiałów o grubości do 5 mm.
- wąskie koła dociskowe: idealne do cięcia materiałów o grubości do 1,8 mm
Niezależnie od tego, czy pracuje się z grubymi czy cienkimi materiałami falistymi, nowe narzędzie dostosowuje się płynnie, aby zapewnić spójne, wysokiej jakości rezultaty cięcia.
